青青青视频在线播放_色网址在线_久久黄色一级视频_色爽女_日本午夜在线观看_欧美字幕

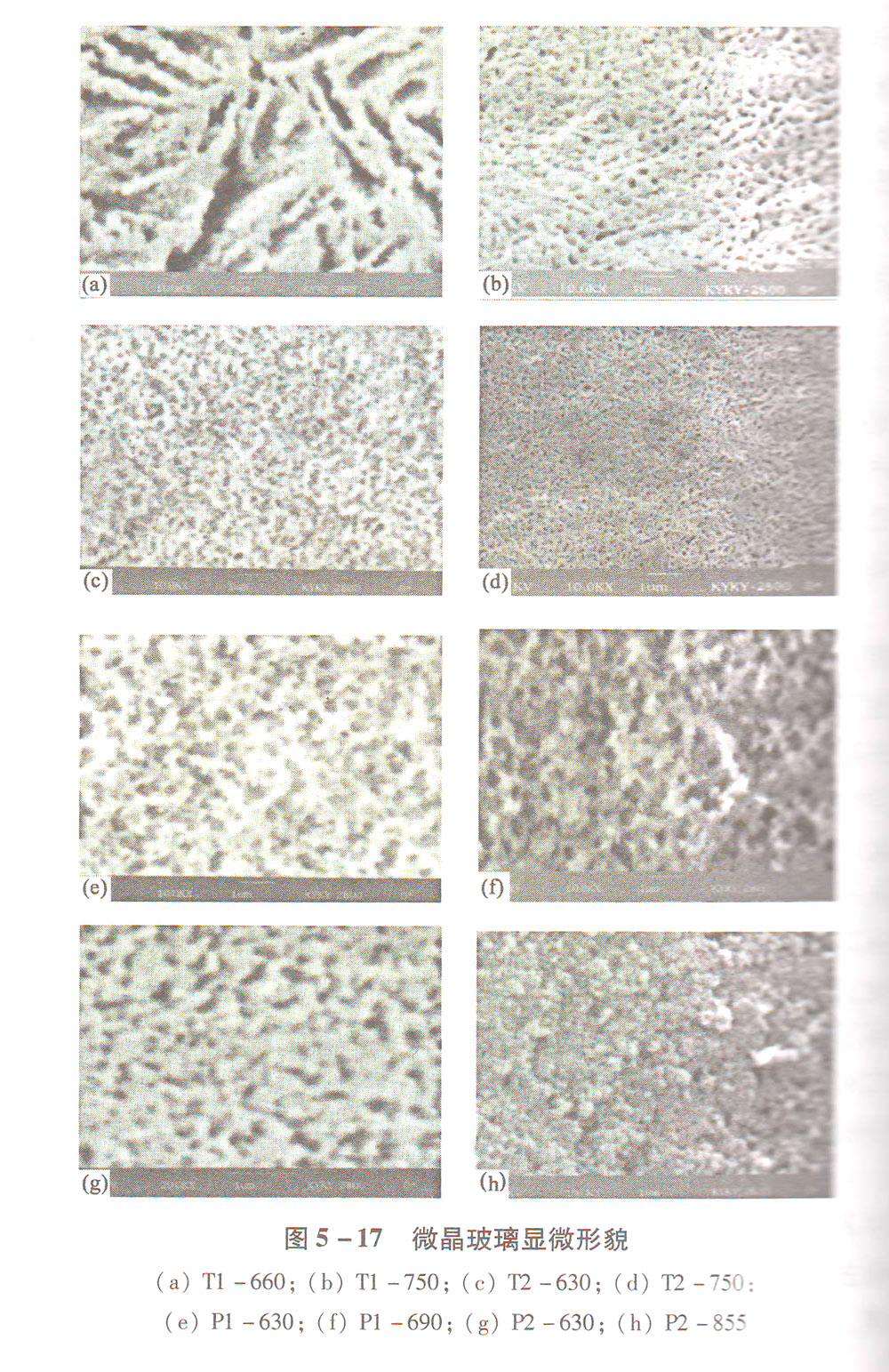

文章結尾圖片為各組玻璃在不同溫度保溫1h后的顯微結構形貌。從圖可以看出，T1中析出的y-LZS為枝晶狀，較粗大；其它三組微晶玻璃中的晶相呈現(xiàn)均勻的網(wǎng)絡狀分布。相對來講，T2的相位結構最精細，其次為P1和P2.一般而言，枝晶結構的力學性能比網(wǎng)絡結構的差，而且顯微結構越細力學性能越好。因此，就理論上來說，T2具有最好的力學性能。事實上，近年來有不少的研究正是圍繞在Li₂O-ZnO-SiO₄     系中添加Al₂O₃來增強其力學性能而展開。Demirkesen等在這方面做了大量的工作，他們發(fā)現(xiàn)，當用Al₂O₃部分代替ZnO時，微晶玻璃的抗彎強度得到了加強，并在Al₂O₃的質量分數(shù)為4%時出現(xiàn)峰值290Mpa。從T2的顯微結構形態(tài)和細密程度來看，其力學性能應優(yōu)于其他租分的微晶玻璃。

從以上分析可以看出，基礎玻璃T1、T2、P1、P2的晶化規(guī)律并不相同，有的甚至差別很大。這主要是由成分差異引起的。早除去T3的四組玻璃中，主要調整的成分可以分為三大類：成核劑、Al₂O₃和堿金屬氧化物。引入的成核劑分別為TiO₂與P₂O₅，堿金屬氧化物為Li₂O、Na₂O、K₂O。
